熱処理ラインの洗浄を、
真空でまるごと仕上げる。

BIOVA

粗洗浄・仕上げ浸漬洗浄・減圧ベーパー洗浄・真空乾燥の4工程を、たった1槽で全自動処理。

酸化させず、止まり穴の奥まで洗い残さない大型ワンバス式真空洗浄機「BIOVA（ビオーバ）」

カタログをダウンロード（無料）
お問い合わせ
PROBLEM

熱処理ラインの洗浄、こんなお悩みありませんか？



悩むイメージ

焼け・酸化スケール、止まり穴の汚れ残り、溶剤の安全管理、

ランニングコスト…現場担当者からよく伺うお悩みです。

54

洗浄品質が安定しない

焼け・酸化スケールが残り、次工程で品質クレームが発生。
55

止まり穴の奥まで洗えない

複雑形状・貼り付き部品の汚れが取り切れない。
56

安全・環境管理が難しい

引火リスクの管理、溶剤の大気開放が悩みの種。
57

コスト・手間がかかりすぎる

溶剤消費、熱媒油交換などランニングコストと保全負担が大きい。
SOLUTION

BIOVAにお任せください！

電球　アイコン

4工程1槽・全自動の真空洗浄で、洗浄性・安全性・省コストを高いレベルで両立します。
1

4工程を1槽で全自動

粗シャワー洗浄→仕上げシャワー給液＋浸漬洗浄→減圧ベーパー洗浄→真空乾燥を、1つの槽の中で全自動処理。

2

高い安全性

全工程を真空中で実施するため酸素濃度が低く、極めて安全。窒素は非常時の消火用としてのみ使用します。

3

止まり穴・貼付部品も洗浄

溶剤が大気に触れないため加温洗浄が可能。真空・復圧を繰り返す浸漬洗浄で複雑形状の汚れも除去。

4

省ランニングコスト

液封式真空ポンプ＋メカニカルブースターポンプの2段構成で高い溶剤回収率を実現し、溶剤消費量を低減。

5

省メンテ・高信頼性

真空ポンプはメンテナンスフリー。熱媒油寿命は6,000時間（他社比3〜4倍）でダウンタイムを大幅削減。
6

柔軟なカスタマイズ

バスケットサイズ、仕上げ洗浄方式（噴流・渦巻き・バブリング・超音波）、加熱方式など要望に応じて変更可能。
PROCESS

大型ワンバス式洗浄機の工程

4つの工程を1槽の中でシームレスに、全自動で実行します。

① 粗洗浄

粗溶剤シャワー洗浄



1

② 仕上洗浄

仕上溶剤シャワー給液＋浸漬洗浄



2

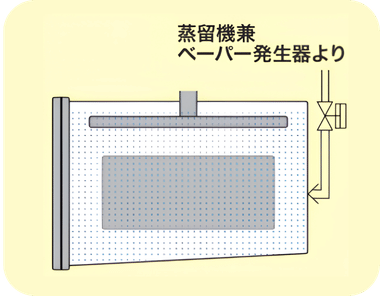

③ すすぎ・加温

減圧べーパー洗浄



3

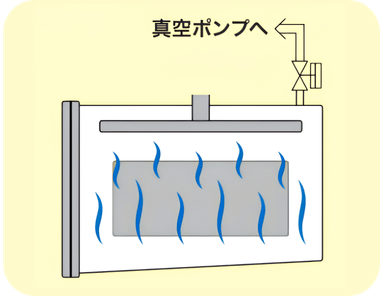

④ 乾燥

真空乾燥



4

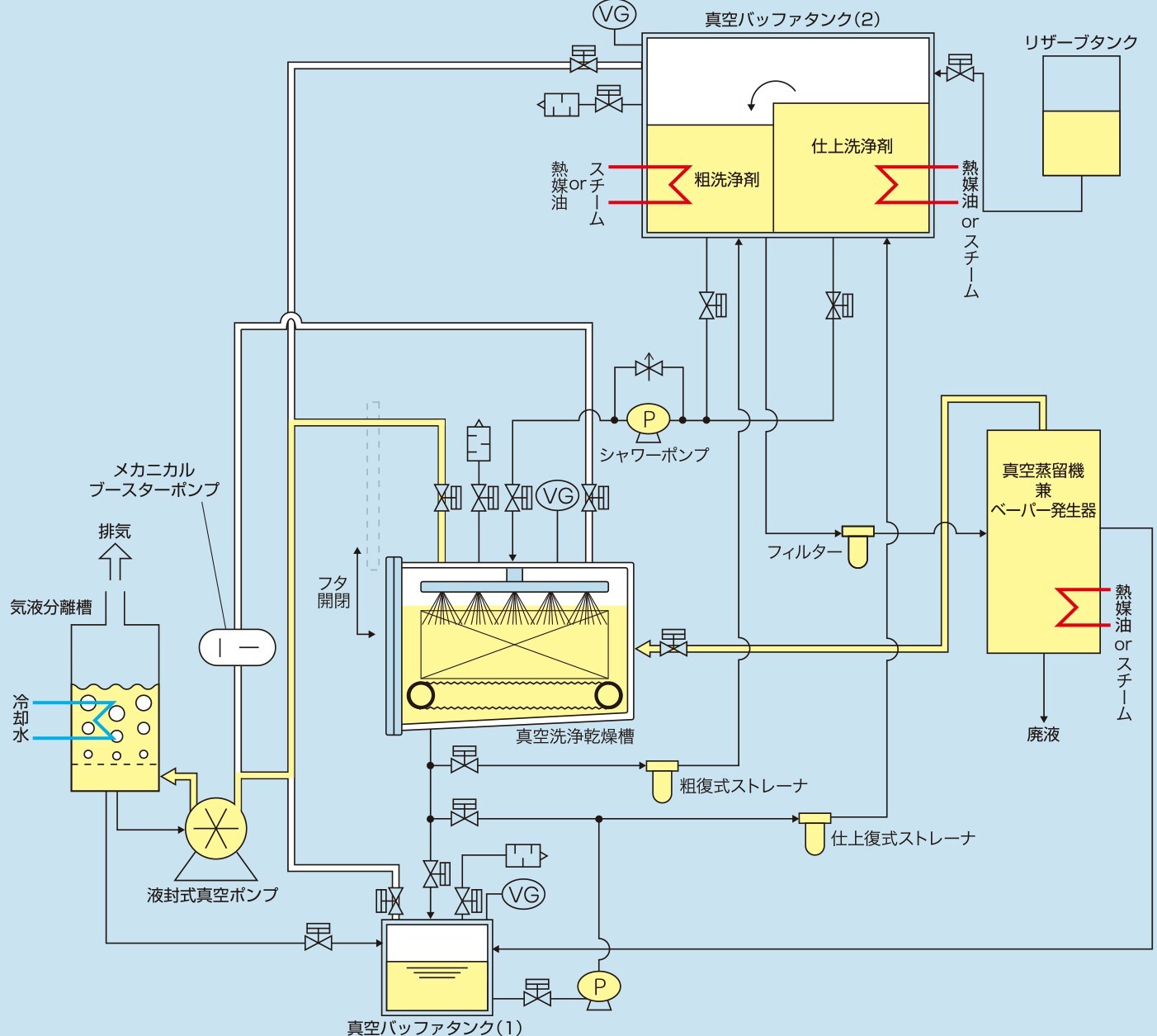

システムフロー図

BIOVA システムフロー図（真空バッファタンク・液封式真空ポンプ・真空蒸留機構成）

参考例（1サイクル）

工程所要時間
バスケット搬入0.5分
フタ閉0.2分
真空引き0.5分
粗溶剤シャワー洗浄1.0分（タイマー）
粗溶剤排液1.5分
仕上溶剤シャワー給液2.5分
仕上溶剤浸漬洗浄1.0分（タイマー）
仕上溶剤排液4.7分
真空引き1.0分
減圧ベーパー洗浄5.0分（タイマー）
液抜き0.5分
真空乾燥2.2分（タイマー）
ベント／掃気3.1分
真空解除・フタ開・搬出1.3分
計25.0分
TARGET

洗浄対象物

最大1000kgまで対応可能な大型バスケットで、熱処理後の重量部品も一括洗浄できます。



※特注サイズにも対応可能です。汚れの量が多い場合は蒸留機の追加をおすすめします。

ジャンル
対象部品の一例
熱処理品

浸炭・窒化・焼入れ焼戻し後のギア／シャフト／ベアリング／各種鋼材

自動車関連部品
駆動系部品／エンジン部品／鍛造品／足回り部品
金属加工部品
大型鋳造品・鍛造品／産業機械部品／工作機械部品
その他重量部品
止まり穴を持つ複雑形状部品、部品同士が貼り付きやすいワーク
SPECIFICATIONS

製品仕様

バスケットサイズ違いで3ラインナップ。

設置は「リターンタイプ」「スルータイプ」から選択可能です。



※詳細な仕様はカタログをダウンロードください

Biova 表紙ぼかし



Biova 集合写真
ラインナップ BIOVA-6195 BIOVA-61122 BIOVA-76122
バスケットサイズ(WxDxH)mm 610x950x610 610x1220x700 760x1220x760
最大重量 600kg 700kg 1000kg
サイクルタイム 20分 25分 30分
シャワーポンプ能力※1 450 L/min 2.2KW 500 L/min 3KW 600 L/min 4KW
蒸留能力(兼ベーパー能力) 400L/h 400L/h 500L/h
溶剤保有量 1900L 2500L 3300L
熱媒油保有量 100L 140L 180L
装置寸法
リターンタイプ(WxDxH)mm 2500×4500×4500 2500×4800×4500 2650×5200×4700
スルータイプ(WxDxH)mm 3000×6400×4500 3000×6800×4500 3300×7000×4700

※1 本能力は第2石油類の数値です。第3石油類は0.7〜0.8掛けになります。

SOLVENT

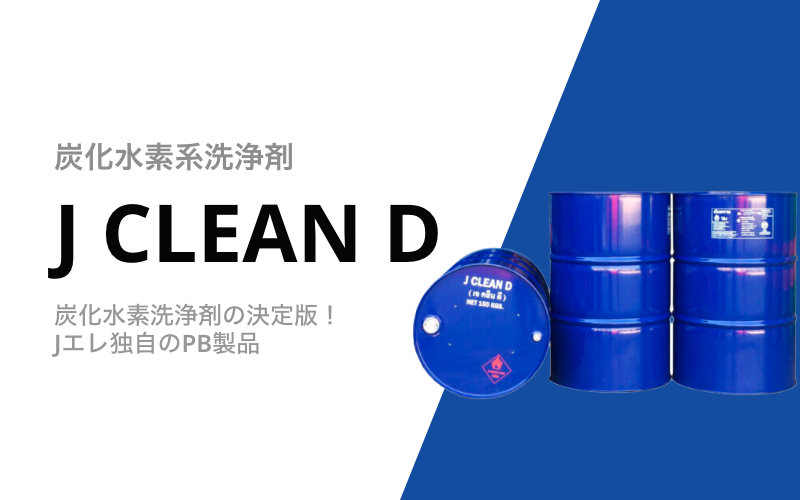

セットで使える炭化水素系洗浄剤

成分：イソドデカン ／ 引火点：48℃ ／ 無色透明・低臭。幅広いワークに対応。





J-CLEAN-D_sp
SUPPORT

グローバルサポート体制

日本をはじめ、中国・タイ・インドネシア・メキシコのグループ会社が販売・生産・アフターサービスを担当。JFE商事エレクトロニクスのアジア拠点と連携し、東南アジア全域をカバーします。
senjou-kyoten-1
BENEFITS OF JFE

JFE商事エレクトロニクスの強み

footer-logo



洗浄テストのご依頼から機器選定、搬入、アフターサービスまでワンストップでサポートします。

30年以上の実績

洗浄プロセス事業を国内外で30年以上展開

取引数は約500社・約1,000台以上

これまでのお取引先企業数と洗浄機械販売台数は、約500社・約1,000台を突破

ワンストップ対応

洗浄テスト→機器選定→搬入→アフターサービスまで一括で承ります

ISO認証取得

品質マネジメントシステム ISO 認証を獲得しています。
ABOUT CLEANVY

クリンビー社とは

 社名

株式会社クリンビー
（Cleanvy Corporation）
本社  〒392-0012 長野県諏訪市四賀3011-3
事業内容  炭化水素系・水系・フッ素系洗浄機、
蒸留再生機、電解洗浄機の設計・製造・販売
国内拠点  本社（長野）、名古屋、大阪、北関東
海外拠点  中国（上海・深圳・大連）、
タイ、インドネシア、メキシコ
CLEANVY LOGO(800x475)-1
出荷台数 No.1
炭化水素系洗浄機の国内出荷台数
No.1メーカー
累計 3,400台〜
国内外への豊富な納入実績
優秀新製品賞 5回
日本産業洗浄協議会（JICC）受賞歴
熱媒油寿命
6,000h
他社比3〜4倍。ダウンタイムを大幅削減
